非常感谢您选用常鼎公司的产品，我们将努力为您提供更好，更快，更准确的仪器，以及周到细致的服务。

一、声明

 本仪器的安装、使用、维护都要由人士进行，以免操作不当对仪器造成损害。常州市常鼎传感科技有限公司有对产品升级更新的权力。

请详细阅读下列安全性预防措施，以免对采集仪或传感器造成永久性损害。

· 使用合格的电源适配器。请使用本产品自带的电源适配器或者经国家认证的高品质电源适配器，不要使用劣质电源，以免对产品主板造成损害。

· 本产品只能采集 RS485 数字式传感器和振弦类传感器，请勿将其他类型传感器连接其上，否则会对传感器造成损害。

· 使用正确的连接方法。在接通电源之前，确定传感器以及数据线连接良好， 无短路，无暴露线，未与其他传感器混淆。上电后禁止插拔任何接线，若要插拔请先关闭采集仪。

· 本产品不具有防水功能，请勿使产品浸入水中或在雨中使用。

· 请勿在易燃易爆的环境中使用。

·若仪器发生故障，请勿自行打开采集仪外壳进行检查维修。应及时联系我们， 我们会竭诚为您服务。

二、 概述

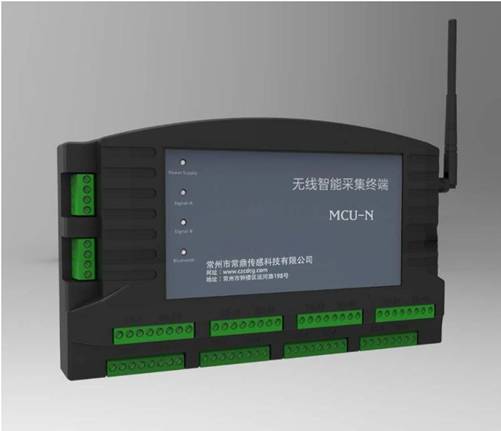

MCU-N 无线数据采集仪是公司新研制的集成 4G 全网通通讯模块、16 路振弦采集模块(支持进口和国产的各种振弦类传感器)，1 路 RS485 采集模块和蓝牙控制模块的一款新型无线数据采集终端。内部兼容所有土木工程行业所用到的 RS485 接口的监测传感器、可通过手机 APP 对模块进行配置，同时也支持远程后台进行配置。无线采集终端支持无人值守的远程升级和维护。

三、产品性能指标

1. 采用高性能 ARM 处理器，内置嵌入式 OS 系统；

2. 兼容国内外各种应用于变形监测方面的 RS485 接口的传感器；

3. 兼容国内外各种振弦类传感器，频率采集范围 400Hz~5000Hz，精度 0.1Hz，2K/3K 热电偶温度采集，精度 0.5℃；

1. 海量存储，标配 8G 存储，可扩展为 256G；

2. 支持 4G 全网通，支持远程维护，数据同步传输到云平台；

3. 支持手机 APP 通过蓝牙进行采集终端的相关参数配置。

四、端子接口定义

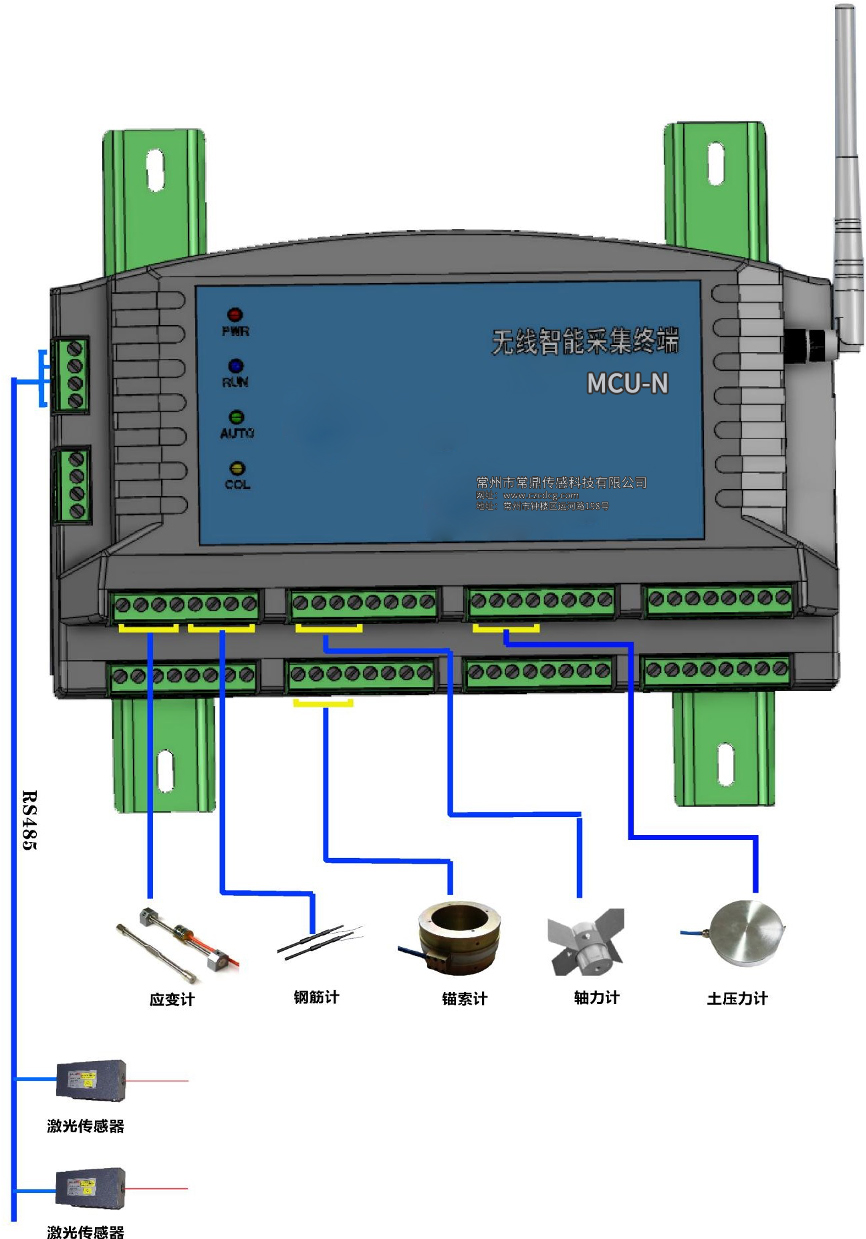

传感器接线示意图：

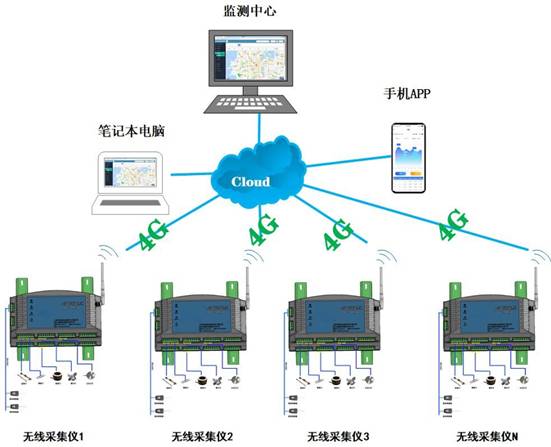

传感器连接示意图：

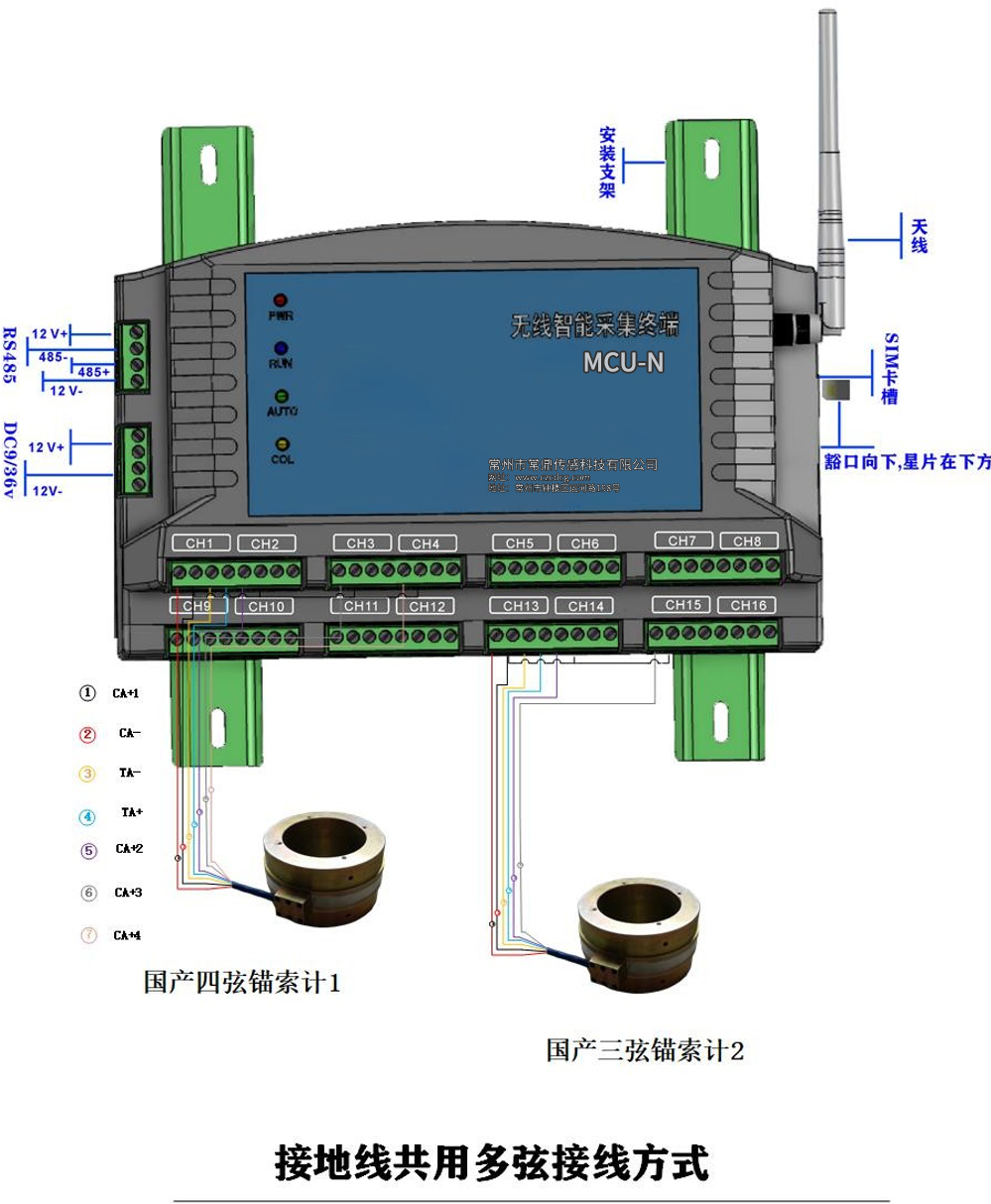

国产多弦GND 共用传感器接线方式：

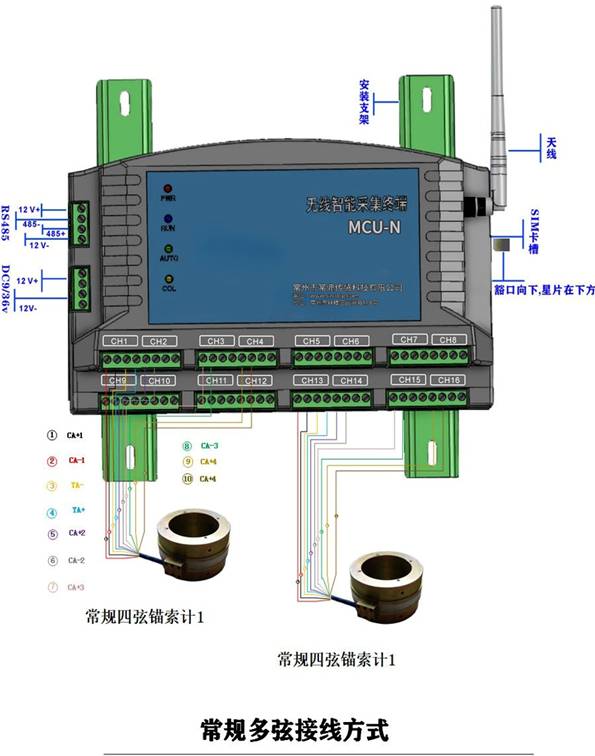

常规多弦接线方式：

常规多弦接线方式：

五、传感器实际测试

理想频率测量：

通过信号频率发生器发出频率精确的正弦信号，由采集仪测量。测试环境： 25℃、25%RH、12v 供电、RS-485 通信线长 20m，采集仪与信号发生器之间线缆长 10m。

实际频率测量：

通过采集仪测量不同传感器频率，分别采集 5 次，采集时间间隔5 分钟，可验证数据的稳定性。测试环境：25℃、25%RH、12v 供电、RS-485 通信线长 20m，采集仪与传感器之间线缆长 10m。

常州市常鼎传感科技有限公司版权所有 。

本仪器的安装、维护、操作都要由技术人员进行。常鼎传感科技有限公司 对产品有更改的权利，产品更改信息恕不另行通知。
