CD-R100型静力水准仪

安装使用手册

1、简介

CD-R100系列静力水准仪是由一系列智能液位传感器及储液罐组成，储液罐之间由连通管连通，主要用于被测物体的沉降变形。可用于地铁、桥梁、建筑、水利大坝、尾矿库监测等。

2、技术参数

3、技术原理

静力水准仪是由一系列智能液位传感器及储液罐组成，储液罐之间由连通管连通。基准罐置于一个稳定的水平基点，其他储液罐置于标高大致相同的不同位置，当其他储液罐相对于基准罐发生升降时，将引起该罐内液面的上升或下降。通过测量液位的变化，了解被测点相对水平基点的升降变形。主要有以下配件组成：静力水准仪传感器、静力水准仪储液罐、静力水准仪支架、静力水准仪通液管、浮球。

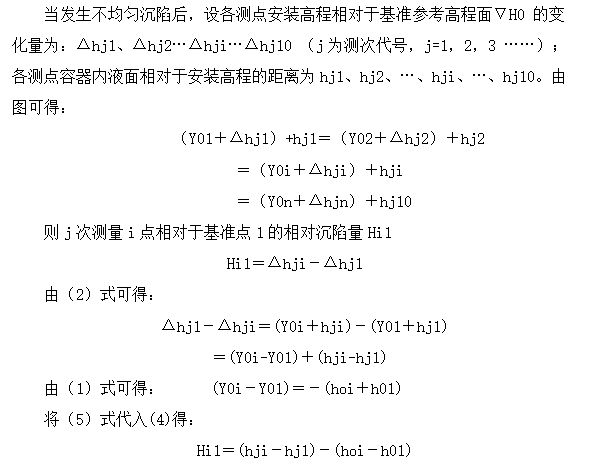

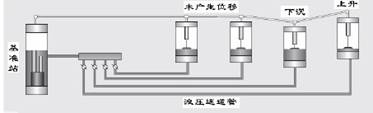

静力水准仪的测量原理如下图所示，共布设有10个测点，1号点为相对基准点，初始状态时各测量安装高程相对与（基准）参考高程面▽H0间的距离则为：

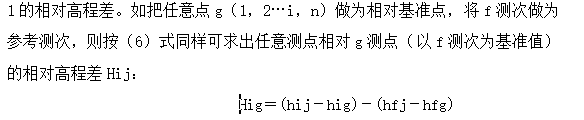

即只要用静力水准仪传感器测得任意时刻各测点容器内液面相对于该点安装高程的距离hji（含hj1及首先的h0i），则可求得该时刻各点相对于基准点

由上图看出，仪器由主体容器、连通管、静力水准仪传感器等部分组成。当仪器主体安装墩发生高程变化时，主体容体相对于位置产生液面变化，引起装有中间极的浮子与固定在容器顶的一组静力水准仪极板间的相对位置发生变化，通过测量装置测出静力水准仪比的变化即可计算得测点的相对沉陷。

4、仪器安装

4.1前期准备工作

1）根据设计，选好测点及基准点位置，基准点应选在没有沉降的地方；

2）在选定的点位挖坑，浇筑400X400见方的混凝土墩台或埋设事先预制好的混凝土台子，埋设深度建议不小于500，使墩台和被测物体融为一体，墩台和被测物体为同步变化；

3）浇筑墩台之前，务必用水准仪测取每个点位的高程，使墩台在同一个标高上；

4）对于建筑物上的安装，可选用标配的安装支架，用膨胀螺栓将支架安装在同一标高位置。

4.2安装

1）在建筑物或事先做好的墩台上用电钻打孔，将静力水准仪支架安装固定；

2）将静力水准仪安装底板用螺丝安装到支架上面确保底板水平；并将丝杆下端上到底板上，拧紧螺丝；

3）截一节铝塑管，一端用铜接头安装到静力水准仪储液罐上另一端接三通铜接头，处于两端的测点可将整跟铝塑管直接安装到静力水准仪储液罐上；

4）将储液罐安装到丝杆上，用丝杆上端螺丝拧紧固定；

5）用铝塑管联接到第（3）步那节铝塑管一端的三通上，使各个储液罐串联在一起；

6）从一端的储液罐中注入调好的防冻液，务必从一端注入，在后续储液罐中未出现防冻液之前严禁在后续储液罐中直接加防冻液，避免中间有气泡的产生而影响测量结果；

7）当储液罐中防冻液达到罐体2/3的样子停止注入防冻液，也可预估沉降量的大小确定加注到液面的位置；

8）检查各储液罐的液面高度是否一致，可通过丝杆调节储液罐的高度，使液面在储液罐中的位置保持基本一致，用水平尺调整没个储液罐，使每个储液罐自身水平；

9）在储液罐中加适量的硅油，以减少罐内液体的挥发；

10）将传感器的测杆取出拧在浮球上，连接处可涂AB胶牢固；

11）将测杆插进传感器中，并将传感器拧在储液罐上；

12）将传感器电缆通过三通串联在一起，待1-2天液面稳定后进行采集、调零。

4.3保护

1）电缆需用PVC穿线管进行保护，穿过路面的部分可考虑穿钢管，需要埋设的应挖沟埋设，建筑物上需用线卡或管卡固定，保持现场美观；

2）墩台及传感器也应砌砖保护或制作相应保护装置，保护装置制作应考虑后期检修的方便，可留门或其他手段。

5、注意事项

1)用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符合者，应与我厂联系；

2)对于箱内仪器，用倾斜读数仪对全部传感器诸支测试，观察其数据是否正常和稳定（传感器须静置2分钟以上），若有异常，应与本公司联系。

3)开箱后的仪器应放在湿度小于80%的房间内保存，室内不含有腐蚀性气体，存放环境须干燥、通风、无强磁场干扰。

4)搬运时小心轻放。

5)本仪器应在额定测量范围内工作。

6)仪器引出电缆可达1000米（另购）。用户订货时未加以说明，均按1.5米长度接线出厂。

7)根据现场需要接长电缆时，应注意接头处的防水密封可靠。

常州市常鼎传感科技有限公司版权所有

本仪器的安装、维护、操作都要由技术人员进行。常州市常鼎传感科技有限公司对产品有更改的权利，产品更改信息恕不另行通知。
